一：用途

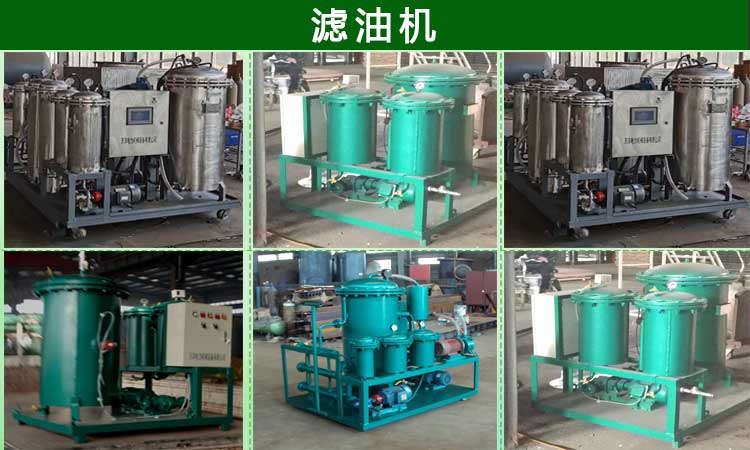

多功能濾油機系列主要用于電廠、電站、工礦企業的透平油、變壓器油、絕緣冷凍油及30號以下的機械油的凈化和再生。使油品達到運行標準。(我公司主要生產透平油過濾機系列,抗燃油凈化系列,真空/分子凈油機系列,真空/手搖注油機油凈化裝置)結構緊湊、操作方便、體積小、實用性強。我們可根據廠家的不同情況生產相應系列產品。
二、結構及工作原理：
結構主要由粗濾器、加熱器、真空缸、霧化器、真空泵、排油泵、冷卻器、溫度控制器、精密過濾器和電氣控制等部件組成。
開動真空泵系統，使被待凈化油液從主油箱進入離心式粗濾器，由于比重不同，雜質和水在旋渦重力下被粗濾器除去油中的較大水顆粒雜質。粗凈化的油再進入加熱器，加熱后的油液進入真空缸脫水脫氣，在一定的溫度和真空條件下，油水霧化擴張、水份蒸發向上、油液降下降，水蒸汽被真空泵抽取排出。而油通過出油泵把油液送入精濾器進行超級過濾（一些用戶如果油中含膠類，酸類等，則將精濾后的油液打入除酸脫色吸附裝置）。然后將油排入主油箱。
原理簡圖
三、系列規格、性能
|
型號
|
主要技術參數
|
管徑
|
總功率
|
外型尺寸(Cm)
|
|
流量（L/h）
|
真空度(MPa)
|
含水量(μɡ/ɡ)
|
精度(μm)
|
PH值
|
|
|
ZL-5AZ
|
420
|
0.098
|
15
|
5/10
|
5.4
|
20
|
4.5
|
90×60×100
|
|
ZL-10AZ
|
600
|
0.098
|
15
|
5/10
|
5.4
|
25
|
9.92
|
120×90×130
|
|
ZL-20AZ
|
1200
|
0.098
|
15
|
5/10
|
5.4
|
25
|
12.1
|
120×90×130
|
|
ZL-30AZ
|
1800
|
0.098
|
15
|
5/10
|
5.4
|
25
|
16.1
|
120×90×130
|
|
ZL-50AZ
|
3000
|
0.098
|
15
|
5/10
|
5.4
|
32
|
26.29
|
140×100×135
|
|
ZL-75AZ
|
4500
|
0.098
|
15
|
5/10
|
5.4
|
38
|
33.79
|
160×110×160
|
|
ZL-100AZ
|
6000
|
0.098
|
15
|
5/10
|
5.4
|
38
|
52.49
|
165×110×160
|
|
ZL-150AZ
|
9000
|
0.098
|
15
|
5/10
|
5.4
|
50
|
78.09
|
170×120×170
|
|
ZL-200AZ
|
12000
|
0.098
|
15
|
5/10
|
5.4
|
50
|
102.09
|
175×125×175
|
四、使用方法
|
1、將本機的進油管與被處理的油箱出油口連接，將本機的出油口與被處理的油箱上方進油口連接。
2、打開電氣箱，檢查所有電氣元件是否完整，有無松動是否潮濕，清理雜物。接好總電源和地線。合上電源總工關，將溫度控制器（４）調到45-65度之間。
３、開動真空 （１０），觀察真空表負壓達到規定的數值；（一般接近-0.06MPa就可以）真空泵運轉正常后打開進油閥（１），觀查真空缸（５）內，待油進入真空缸后方可啟動加熱器（３）
4 、當油面到達真空缸下部視窗時，打開出油閥，開動排油泵（７）。（在開始使用時，由于機器內部潮濕或者油中的水份過大，可以微開氣閥（１１）來減少真空度，清理泡沫。）如果透平油含水份過大，在正常使用時一定要注意油沫的上漲，油沫不得超過上部視窗，以免進入真空泵造成故障。機器運行正常后關閉進氣閥（１１），正常運行既要控制油沫的上小漲，也要將真空度控制在-0.08MPa左右。
五、維護保養
需要停機時，必須先停機加熱器，再停真空泵和排油泵，然后關閉進油閥，切斷總電源。排掉冷卻器中的水。運行過程中，應經常觀察各報警器及指示燈的工作情況。
|
油凈化裝置
本油凈化裝置主要適用于汽輪機油的凈化處理，隨汽輪機一起運行。能快速地脫除因汽輪機軸瓦漏汽進入油中的水份及軸磨損產生的雜質微粒和油中老化產物，而且，還能快速地破除因油在有的情況下攪拌產生的乳化現象。
主要結構特點
本油凈化裝置主要由兩級沉淀分離器、油箱、兩個自動抽水器、輸油泵、加熱器、精濾器、過濾器、風機、及電磁閥、液位控制器等組成的脫水、脫氣、快速破乳、精濾、再生系統組成。
主要技術參數
●公稱過濾精度：≤ 5μm
●過濾效率：≥99%
●含水量：≤0.03%
●凈化清潔度：NAS1638 6級
●破乳化時間：≤15min
●運行方式：自動分離、破乳、凈化、再生 脫氣、
脫水、破乳可單獨使用，也可與精濾、再生系統組合使用。
|
