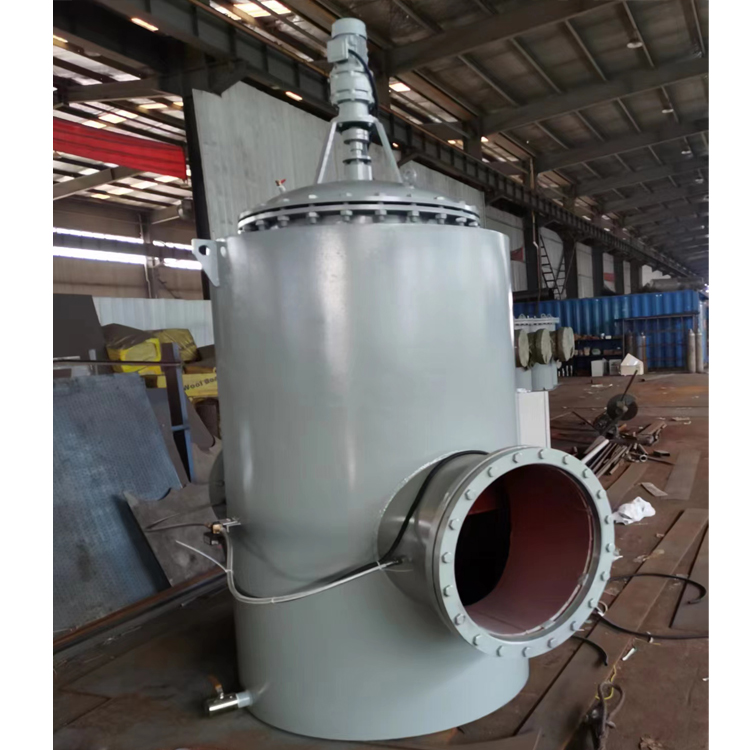

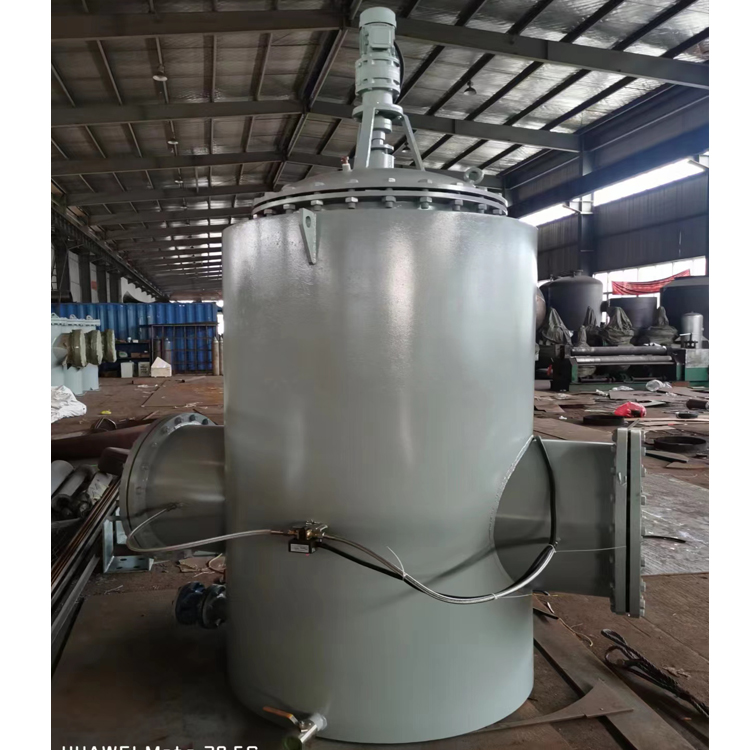

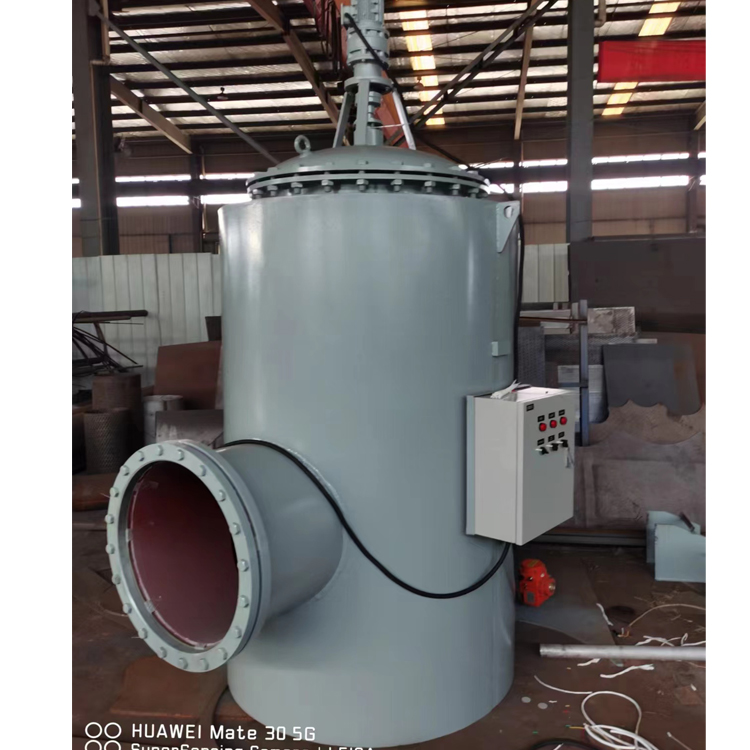

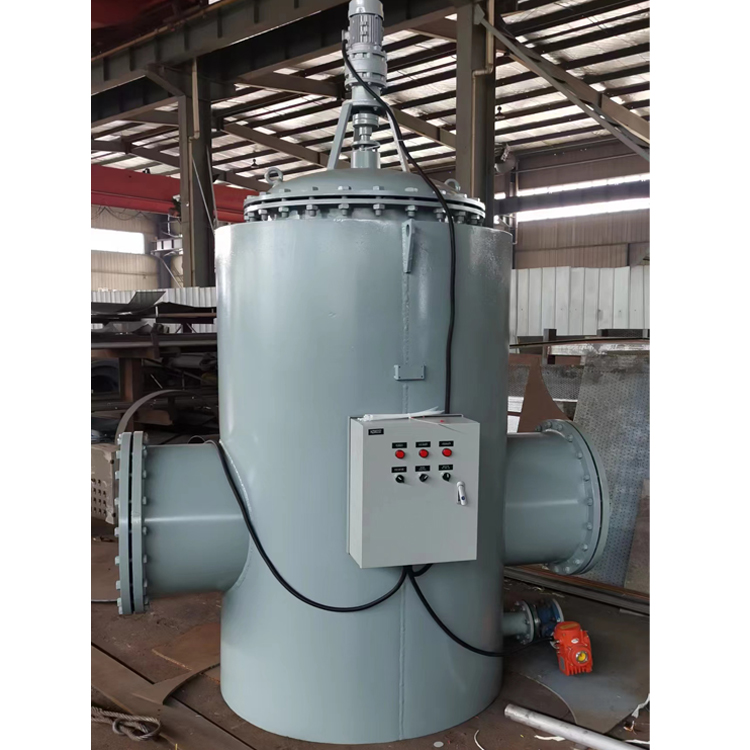

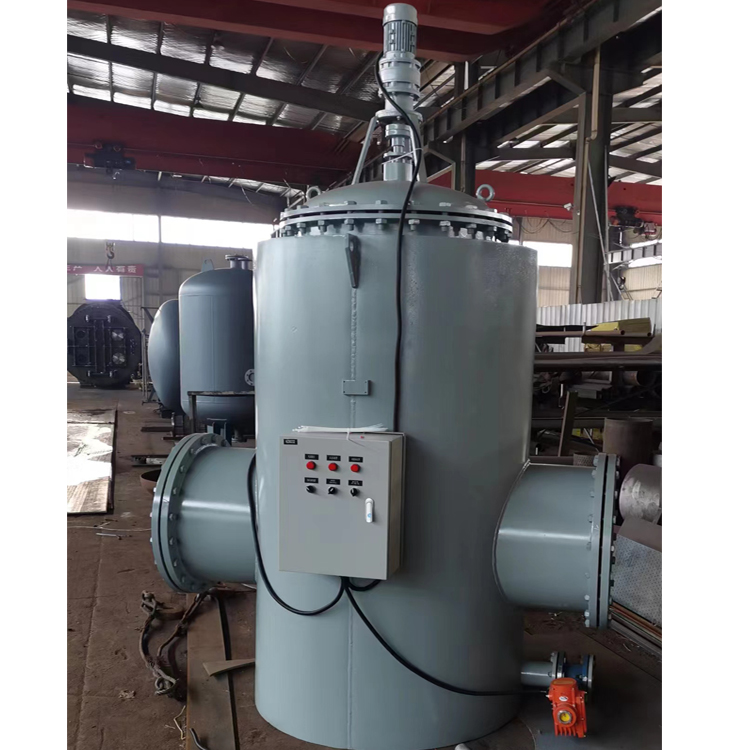

自動反沖濾水器

瀏覽:838次 發布日期:2023-08-15 字號:





一、用途

    反沖式工業濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上,主要適用于Dg500mm以下的管道,從而可代替二次濾網,節約開支,并具有如下優點;
   1、結構緊湊,占有空間位置小,安裝布置靈活方便,有標準結構供用戶選用,也可按用戶的現場布置條件進行專門設計。
   2、排污效果好:該產品設計采用固定分格網芯、分區局部強化反沖洗和步進旋轉排污斗的新型結構。
   3、運行水阻小,過濾的流量大精度高。

二(er)、結構

    本濾水(shui)器是由
    轉動抽   定位桿    支架殼體
    網芯     進水口   出(chu)水口(kou)
    排污(wu)口等(deng)組成。
    一般水質為淡水型的,濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。

三、工作原理

    濾水器接入管道系統后,水就會從進水口進入濾水器,過濾后的水從出水口流出,當水中雜質通過網芯時,由于體積大于網芯孔,而衩截留在網芯上,當聚積到一定數量時,即造成進水口和出水口有一定壓差。這時可轉動(dong)網(wang)芯進(jin)行輪次自動(dong)反沖洗,使水流(liu)(liu)垂(chui)直沖刷濾網(wang)內的(de)污物,排污迅速徹底;因網(wang)芯結構獨特,避免了相鄰正向(xiang)水流(liu)(liu)的(de)干擾,雜質(zhi)將會全部從排污口自行排出(chu)。如此循環往復。
    如用戶選型為電動濾水器,則當雜質聚積到一定數量時,利用冷卻水進出水管之間差壓信號來開啟電動排污閥,對附著在網芯內側壁面上的雜質污物反向沖洗,經由排污斗、排污管路和排污閥門排入冷卻水出水管中。排污斗步一進旋轉,依次對準球面網芯每一分格壁面,進行反沖洗。
    本反沖工業濾水器可替代二次濾網的小型濾水器,可任意選定精度,且體積小,造價低,一般情況下,不須增加動力源,只需采用手動,手柄按產品上所標的定點位置依次轉動,濾水器內部的幾個過濾室可逐一清洗,從而達到自動反沖過濾水中雜質的目的。電控系統操作模式分為自動控制模式、手動控制模式和調試模式三種。

四、技術參數

規格型號

接管通徑(jing)

運(yun)行水阻

過濾精度

網(wang)芯材質

備(bei)注

SL—65

DN65

≤0.006mpa

ф2~ф8mm

1Cr18Ni9Ti

根據用戶需要可(ke)以加電動(dong)式(shi)和射流裝置

SL—100

DN100

SL—225

DN225

SL—250

DN250

SL—300

DN300

SL—350

DN350

SL—400

DN400

SL—450

DN450

SL—500

DN500

SL—600

DN600


五、安(an)裝及注意(yi)事項

    1)工業濾水器可臥式安裝在凝汽器進口,也可安裝在循環泵出口,其效果相同。
    2)濾網進口直管段長度應大于循環水管道直徑。
    3)安裝時不可傾斜,連接要牢固。
    4)濾網與凝汽器循環水管進口間距保持100mm以上,并在濾網與凝汽器之間加裝補償節,便于檢修裝拆和補償之用。
    5)安裝后,須清除濾網前循環水管中的一切雜物,投運前,并作運行試驗。

六、定貨(huo)須知

    1、需方提供安裝方案、接管通徑、原濾網圖紙復印件。
    2、循環水流量設計值。
    3、循環水中雜質含量居多的是何種雜質。
    4、是否需要電控電動裝置。
