一、 概述

隱臂式固定煤粉取樣裝置，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備。在磨煤機日常運行中，磨煤機研磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，直接影響鍋爐燃燒效率，增加發電成本，因此定期對煤粉細度取樣檢測，當煤粉細度超過設計值時，及時調整、更換磨煤機研磨件或調整分離器折向門開度，以實現煤粉細度達到設計要求。

二、 產品特(te)點及結構形式

該產品(pin)是利用(yong)壓縮空氣(qi)為動(dong)力(li)，使取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)、分離(li)器、取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)瓶產生負壓來抽吸煤(mei)粉(fen)達到取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)目的(de)(de)(de)(de)，并(bing)可利用(yong)壓縮空氣(qi)吹掃取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)避免取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)堵塞的(de)(de)(de)(de)問(wen)題。設備上備有壓縮空氣(qi)調壓閥，可通過該閥調整壓縮空氣(qi)的(de)(de)(de)(de)壓力(li)、流(liu)量(liang)來控制(zhi)取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)速度和(he)實現等速取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)。使取(qu)(qu)(qu)(qu)(qu)(qu)出的(de)(de)(de)(de)煤(mei)粉(fen)具有代表(biao)性(xing)。取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)采用(yong)藏臂式設計，不工作時取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)垂(chui)直隱(yin)藏在煤(mei)粉(fen)管(guan)(guan)(guan)(guan)道外側(ce)，避開煤(mei)粉(fen)氣(qi)流(liu)對(dui)取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)的(de)(de)(de)(de)沖刷，大幅度的(de)(de)(de)(de)提高(gao)取(qu)(qu)(qu)(qu)(qu)(qu)樣(yang)(yang)(yang)(yang)管(guan)(guan)(guan)(guan)的(de)(de)(de)(de)使用(yong)壽(shou)命。

隱臂固(gu)定(ding)式煤粉(fen)取樣(yang)裝置主要有下列幾(ji)部分組成：（后附(fu)外形圖）

1、 取樣管—伸入煤粉管道中，取樣口朝向煤粉氣流來向，煤粉由此進入取樣裝置。取樣為多點取樣。

2、 取樣瓶—將旋風分離器分離出的煤粉樣品集中存放，供標定用。

3、 旋風分離器—將氣粉混合物進行固氣分離，煤粉因重力作用被旋轉氣流甩到器壁，再靠重力作用落入積粉器。分離后的氣體沿中間路線上升頂部，從頂部出氣口排出，經射器抽氣器抽吸重新送入煤粉管道，實現煤粉和氣體的分離。

4、 連接活接頭—以便組裝時方便。

5、 進氣短管—接壓縮空氣用。

6、 壓縮空氣控制閥—控制壓縮空氣的開關。

7、 壓縮空氣調壓閥—調整此閥，可控制壓縮空氣的壓力流量，控制取樣的速度。使其實現等速取樣。

8、 射器抽氣器—用壓縮空氣作為動力，使取樣管、旋風分離器、取樣瓶產生負壓，讓煤粉順利進入旋風分離器中進行固氣分離。

9、 吹掃閥—壓縮空氣進入煤粉管道經過此閥。

10、 取樣操作桿—操作此桿可以將取樣管展開或隱藏。

11、 取樣閥—開關此閥可以控制取樣或吹掃取樣管，以防取樣管堵塞。

12、 外殼體—安裝在煤粉管道上，不取樣時取樣管隱藏在其中。

三、 工作原(yuan)理

1、 取樣工作原理

隱臂固定式煤粉取樣裝置是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。取樣過程中，取樣管為展開伸入煤粉管道中，所有閥門為開啟狀態，當壓縮空氣從出氣管道經過射器抽氣器，其射流作用必然導致旋風分離器、取樣管、取樣瓶等部件產生負壓，促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中，氣體則被壓縮空氣抽吸從新送如煤粉管道中，整個操作過程對工作場所不產生污染。取樣前對壓縮空氣調壓閥進行調整，可實現等速取樣，使取出的煤粉樣品具有代表性。（壓縮空氣壓力一般不超過0.1Mpa）。

2、 防堵措施

設備使用(yong)過(guo)程中可以(yi)用(yong)壓縮空氣對取樣管(guan)(guan)進行吹掃，防止取樣管(guan)(guan)被煤粉堵(du)塞。

3、 防磨(mo)措施(shi)

不取(qu)(qu)樣(yang)(yang)(yang)時(shi)，取(qu)(qu)樣(yang)(yang)(yang)管(guan)(guan)隱藏在外(wai)(wai)殼體(ti)(ti)中(zhong)，置(zhi)于煤(mei)粉(fen)(fen)(fen)管(guan)(guan)道(dao)外(wai)(wai)。取(qu)(qu)樣(yang)(yang)(yang)時(shi)扳(ban)動取(qu)(qu)樣(yang)(yang)(yang)操作桿(gan)(gan)，將(jiang)(jiang)取(qu)(qu)樣(yang)(yang)(yang)管(guan)(guan)展開于煤(mei)粉(fen)(fen)(fen)管(guan)(guan)道(dao)中(zhong)，取(qu)(qu)樣(yang)(yang)(yang)口對著(zhu)煤(mei)粉(fen)(fen)(fen)氣流來向(xiang)，開啟所有閥門開始取(qu)(qu)樣(yang)(yang)(yang)。取(qu)(qu)樣(yang)(yang)(yang)完(wan)畢(bi)，扳(ban)動取(qu)(qu)樣(yang)(yang)(yang)操作桿(gan)(gan)將(jiang)(jiang)取(qu)(qu)樣(yang)(yang)(yang)管(guan)(guan)隱藏在外(wai)(wai)殼體(ti)(ti)中(zhong)置(zhi)于煤(mei)粉(fen)(fen)(fen)管(guan)(guan)道(dao)外(wai)(wai)，避(bi)免煤(mei)粉(fen)(fen)(fen)氣流對取(qu)(qu)樣(yang)(yang)(yang)管(guan)(guan)的(de)(de)沖刷，達到(dao)防(fang)磨目的(de)(de)。

四、 操作程序

取樣前所有閥門為關閉狀態，首先開啟壓縮空氣控制閥；根據壓力表顯示調整壓縮空氣調壓閥將壓縮空氣壓力調節到所需壓力范圍（0.05-0.1MPa）（調節調壓閥時先要將調壓閥上圓柱型的旋鈕拔出按順時針擰為增大壓力，反之減少，調到所需的壓力后在按下旋鈕即可）。扳動取樣操作桿；將取樣管展開與煤粉管道中；開啟取樣閥，對取樣管進行吹掃（建議每次取樣結束后都要進行一次吹掃）；吹掃時間（1-2分鐘）；然后打開吹掃閥開始取樣，（取樣2~4分鐘(zhong)）；取(qu)(qu)樣(yang)(yang)結束(shu)后關閉壓(ya)縮空氣控制閥、吹(chui)掃(sao)閥、取(qu)(qu)樣(yang)(yang)閥；扳動取(qu)(qu)樣(yang)(yang)操作桿；將(jiang)取(qu)(qu)樣(yang)(yang)管隱藏在外(wai)殼體中；取(qu)(qu)下取(qu)(qu)樣(yang)(yang)瓶(ping)；將(jiang)煤(mei)粉樣(yang)(yang)品(pin)取(qu)(qu)出后將(jiang)取(qu)(qu)樣(yang)(yang)瓶(ping)放回原處注意(yi)接口(kou)處的密封。整個取(qu)(qu)樣(yang)(yang)過程結束(shu)。

五、 性(xing)能特點

1、產品整體采用不銹鋼制作，外觀整潔小巧，整體使用壽命長。

2、結構簡單，無機械運動元件，免維護。取樣簡單方便，

3、采用多點、等速取樣，取出的煤粉樣品具有代表性。

4、可采用壓縮空氣吹掃取樣管，避免煤粉堵塞取樣管。

5、固定安裝在煤粉管道上，密封嚴實，無一絲煤粉泄漏，對工作環境不污染。

6、 取樣(yang)管(guan)使(shi)用時置入煤粉(fen)管(guan)道(dao)內(nei)，取完煤粉(fen)樣(yang)品(pin)后可以隱(yin)藏(zang)在(zai)煤粉(fen)管(guan)道(dao)外(wai)，避免煤粉(fen)氣流的沖刷，使(shi)用壽命長。

7、 一人即可操作，操作人員勞動強度小。

六、 安裝要求

1、 現場需提供0.4—0.6Mpa壓縮空氣。將壓縮空氣管道布置到離取樣器附件1米內。

2、 該設備安裝在運轉層12.6—15m的操作平臺處煤粉管道可調縮孔上方的垂直煤粉管道上，橫向安裝也可以，在訂貨時需說明位置。

安裝(zhuang)步驟(zou)如下(xia)：

1、在煤粉管道上開孔（長×寬）（具體尺寸按圖紙尺寸）將安裝法蘭與煤(mei)粉(fen)管道(dao)點焊(han)牢固(gu)后來(lai)回扳動取樣手柄(bing)檢(jian)查有(you)無被(bei)卡住的地方，檢(jian)查完(wan)無被(bei)卡在地方可以(yi)整體焊(han)接(jie)在煤(mei)粉(fen)管道(dao)上(shang)即(ji)可。（焊(han)接(jie)時候要考慮到變(bian)形量(liang)）

2、取樣器焊(han)接固定后將調(diao)節閥(fa)和(he)壓縮空氣開關閥(fa)安裝(zhuang)在(zai)取樣器上（調(diao)壓閥(fa)安裝(zhuang)時(shi)底部的(de)箭頭必須(xu)順著氣流方向裝(zhuang)，否則(ze)達(da)不到取樣效果）。

3、將DN15的單頭(tou)絲焊(han)接在(zai)壓縮空氣管(guan)(guan)道上用連(lian)接軟管(guan)(guan)和(he)取(qu)樣器連(lian)接上整(zheng)個安裝結束。

七、 訂貨(huo)須知

1、 訂貨時提供煤粉管道直徑、壁厚。

2、 操(cao)作方式（電動、手(shou)動）。

八(ba)、 型號說明(ming)

型號：FRMF-I  FR-公司代號，MF-代表煤粉取樣，I-取樣器的形式

九、 產品外形圖

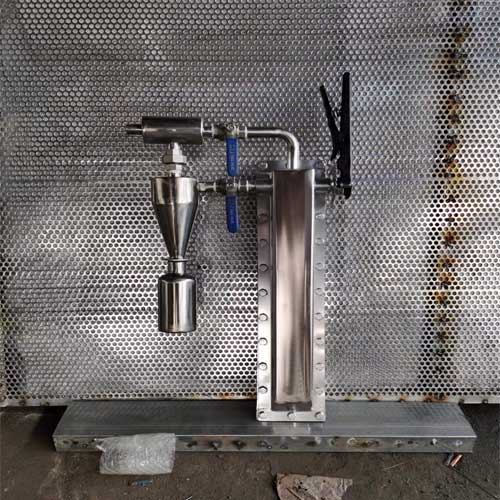

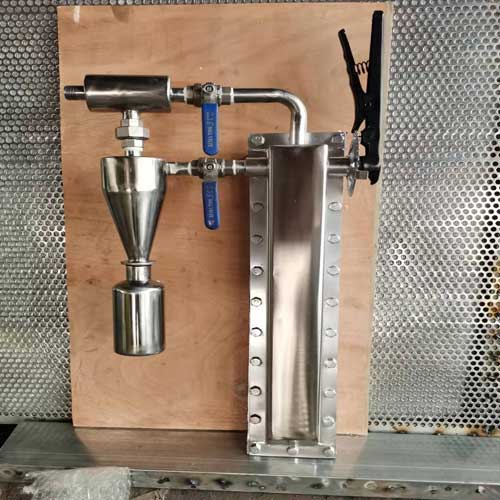

隱臂式固(gu)定煤(mei)粉取樣(yang)裝置外形(xing)圖(tu)

1、 取樣管  2、取樣瓶  3、旋風分離器  4、連接活接頭  5、進汽短管  6、壓縮空氣控制閥  7、壓縮空氣調壓閥  8、射器抽氣器  9、吹掃閥  10、取樣操作桿  11、取樣閥  12、外殼體

隱臂式固定煤粉取樣裝置安裝示意(yi)圖

1、煤粉管道  2、取樣(yang)(yang)時的(de)取樣(yang)(yang)管  3、取樣(yang)(yang)操作桿(gan)  4、隱藏時的(de)取樣(yang)(yang)管
