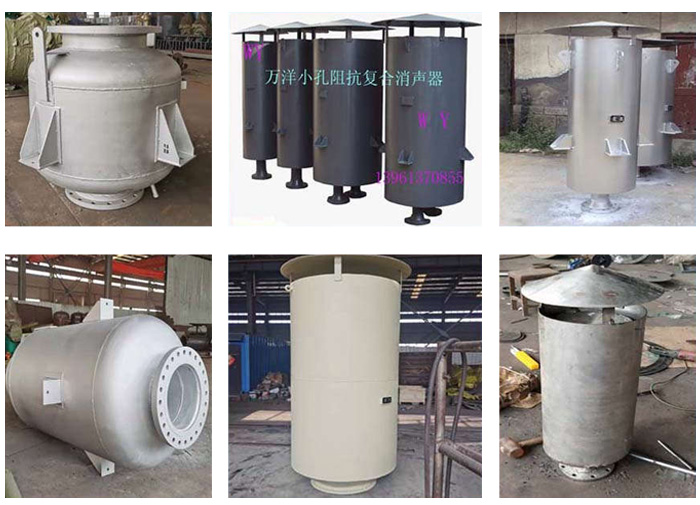

抗噴阻雙連式消聲器
消聲器,消音器,風機消聲器,風機消音器,
鍋爐風機消聲器,通風消聲器,管道消音器,鼓風機消音器,
工業消聲器,電力消聲器,管道消聲器,阻抗復合消聲器
一：用途及產品特點：
|
我國所頒布的《工業企業噪聲衛生標準》規定的數值。（例如：表壓為1kg/cm2的過熱蒸汽，從孔中排向大氣時，其速度就可以達到570-600米/秒，而對于飽和蒸汽，其速度也可達到470-480米/秒，這樣高速度的蒸汽，在排向大氣時，由于超過了聲速340米/秒，所以造成的噪聲很高）。為此，本公司生產了實用新型蒸汽消聲器系列。消聲效果滿足《工業企業噪聲衛生標準》的要求。
二、消聲器用途形式
本系列消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕、消聲筒采用不銹鋼制造，不易腐蝕及安裝方便的優點。根據用途的不同，本公司生產了如下幾種形式：
1、鍋爐點火排氣消聲器
當前為抑制高壓氣流排放噪聲，已具有多種型式的消聲器，其原理大多采用多級節流降壓，由于結構復雜、重量大、難以檢修，因而限制了其應用范圍。我公司消聲器克服了以上缺點，綜合了合理的消聲原理所設計。高壓蒸汽在消聲器內經過一次控流后進入降壓體經大容積擴壓后，從而形成低蒸汽后噴出，在此過程中，氣流內能部分轉化成某種頻率的聲能，其噪聲大為削弱,在一個引射、混流消聲殼體內，集中布置2-4個消能抑聲內膽，內膽殼體之間可以作垂直與水平的移動以吸收排汽管道的熱膨脹，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達36-42分貝
|
產品型號
（過熱蒸汽）
|
排汽量T/H
|
適用鍋爐參數
|
接管直徑
mm
|
溫度
℃
|
配套汽輪機型號
（供參考）
|
|
壓力Mpa
|
容量
t/h
|
|
TB39-35/10
|
10
|
3．9
|
35
|
φ57×3.5
|
450
|
N6
|
|
TB39-65/20
|
20
|
65
|
φ76×4
|
N12
|
|
TB39-75/25
|
25
|
75
|
φ89×4.5
|
N12
|
|
TB39-100/35
|
35
|
100
|
φ108×5
|
N20
|
|
TB39-130/40
|
40
|
130
|
φ108×5
|
N25
|
|
TB54-35/15
|
15
|
5．4
|
35
|
Φ57×3.5
|
485
|
N6
|
|
TB54-75/25
|
25
|
75
|
Φ76×5
|
N12
|
|
TB54-130/40
|
40
|
430
|
φ108×5
|
N25
|
|
TB100-130/60
|
60
|
9．9
|
130
|
φ108×6
|
540
|
N25
|
|
TB100-220/60
|
65
|
220
|
φ133×10
|
N50
|
|
TB100-220/80
|
80
|
220
|
φ133×10
|
N50
|
|
TB100-410/125
|
125
|
410
|
φ159×10
|
N100
|
|
TB140-670/200
|
200
|
13．8
|
670
|
Φ233×16
|
N200
|
|
TB170-1000/160
|
160
|
16．8
|
1000
|
φ133×18
|
N300
|
|
TB170-1000/200
|
200
|
1000
|
Φ133×18
|
N300
|
2、蒸汽安全門消聲器
對于鍋爐安全門，其排氣既應避免過大的噪聲，更應讓氣流順利排除，為此，以往常見的多級節流及小孔噴注的消聲手段即不宜采用，這種限制歷來是安全門消聲器的設計難點，也是安全門消聲器消聲效果差的原因。本實用新型用于安全門的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、阻消聲原理，達到了理想的消聲效果。
|
產品型號
（過熱蒸汽）
|
排汽量
t/h
|
適用鍋爐參數
|
接管直徑
mm
|
溫度
℃
|
配套汽輪
機型號
（供參考）
|
|
壓力Mpa
|
容量
t/h
|
|
TA39-65/15
|
15
|
3．9
|
65
|
Φ89×5
|
450
|
N12
|
|
TA54-75/25
|
25
|
5．4
|
75
|
Φ108×5
|
450
|
N12
|
|
TA100-220/85
|
85
|
9．9
|
220
|
Φ219×6
|
485
|
N50
|
|
TA100-220/125
|
125
|
9．9
|
220
|
Φ273×8
|
485
|
N50
|
|
TA100-410/70
|
70
|
9．9
|
410
|
Φ273×8
|
485
|
N100
|
|
TA140-420/100
|
100
|
13．9
|
420
|
Φ273×8
|
540
|
N125
|
|
TA140-670/100
|
100
|
13．9
|
670
|
Φ219×8
|
540
|
N200
|
|
TA140-670/200
|
200
|
13．9
|
670
|
Φ273×8
|
540
|
N200
|
|
TA170-1000/280
|
280
|
16．8
|
|
Φ273×14
|
540
|
N300
|
|
TA23-100再熱器
|
50
|
2．26
|
1000
|
Φ219×16
|
540
|
N200
|
|
TA39-160
|
160
|
3．9
|
1000
|
Φ219×16
|
540
|
N300
|
|
TA39-200
|
200
|
3．9
|
1000
|
Φ219×16
|
540
|
N300
|
3、低壓蒸汽消聲器
各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備的排氣管要求配置結構簡便、安裝更方便的消聲器。本廠針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪機系列及其它系列產品。
4：風機消聲器系列（GF型）
供各類離心式及軸流式通風機進、出風道的消聲之用。風機的噪聲源在大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以大限度的增寬消聲頻帶，以實現良好的消聲效果。訂購時須提供風機風量(萬m3/h) 。型號為 CF—5至100。
三、訂貨選型須知
本廠生產的消聲器按照用戶的排放對象及排放要求進行精心設計，為此，只有產品與排放對象及參數相符合才能獲得大的消聲效果，因此，在訂購消聲器時須提供下列資料：
（1）汽機型號，鍋爐的容量、壓力、溫度。蒸汽排放量T/h；
（2）使用對象（如用于鍋爐過熱器排放量或汽包安全門排放等）；
（3）原有的排汽管外徑、壁厚；
（4）對用于安全門的消聲器，除上述資料外，還應提供安全門徑及排汽管口徑；
四、安裝須知
（1）抗噴阻消聲器（PB、TA）應垂直于爐頂安裝，如圖所示，用型鋼支架將消聲器座架與爐頂相固定。
（2）為增加爐頂高空的抗風能力，消聲器體采用支承式，為此，消聲器前的排汽管應有一段膨脹彎管以吸收熱脹。
（3）消聲器下部的排水口應暢通接到地溝，不應裝配閥門。
（4）排汽管穿出平臺的洞口，用薄板制作防雨罩一只。
（5）安全閥或排汽閥與消聲器之間的排汽管道上應設有疏水點。
（6）對小孔式消聲器，在安裝前應檢查內部無雜物、小孔無堵塞，此外，對新安裝的鍋爐尚應對排汽管進行沖管，清除管道內的雜物。
（7）對安全門，原則上一只安全門配一只消聲器。對雙座式安全門應在安裝時將排汽管合并成一根總排汽管與消聲器相連通。
|
